Le choix d’un tube inox pour une ligne de process industrielle ne se résume pas à sélectionner un diamètre dans un catalogue. Derrière chaque diamètre extérieur se cache un ensemble de paramètres interdépendants : épaisseur de paroi, nuance d’acier inoxydable, standard dimensionnel et conditions réelles d’exploitation.
Combinaisons diamètre/épaisseur courantes en tuyauterie inox de process
Le diamètre extérieur d’un tube inox de process dépend du standard dimensionnel retenu. En système ISO 1127, le plus petit diamètre normalisé est 10,20 mm (1/8″), puis les paliers augmentent selon la série choisie. Les gammes sanitaires, elles, démarrent généralement à 1/2″, 3/4″, 1″, 1,5″ ou 2″ en diamètre extérieur réel.
A lire également : Les leaders du luxe : quel salaire pour un PDG ?

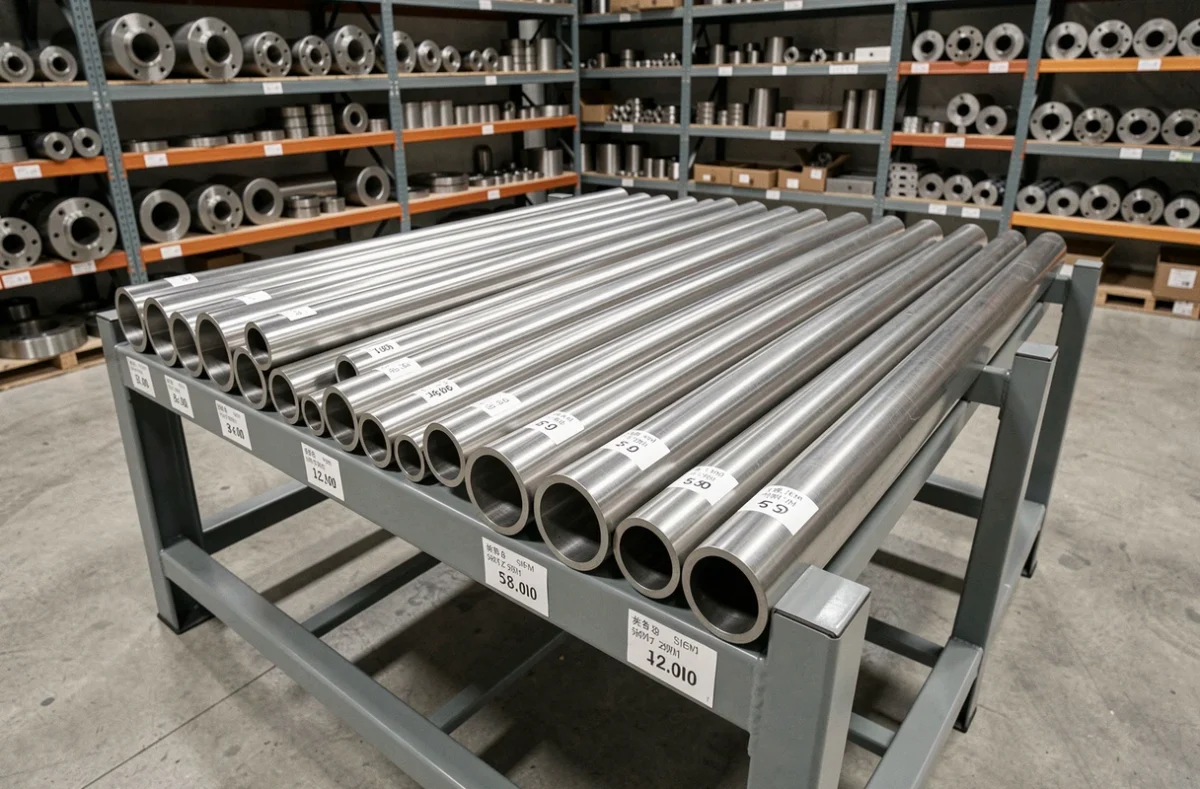

À chaque diamètre correspondent plusieurs épaisseurs de paroi. Le tableau ci-dessous reprend les combinaisons documentées dans les références ISO 1127 série 1, pour les nuances 304L et 316L.
| Diamètre extérieur nominal | Diamètre extérieur (mm) | Épaisseurs disponibles (mm) |
|---|---|---|
| 1/8″ | 10,20 | 2,00 |
| 1/4″ | 13,50 | Selon série ISO retenue |
| 3/8″ | 17,20 | Selon série ISO retenue |
| 1/2″ | 21,30 | Selon série ISO retenue |
| 3/4″ | 26,90 | 1,60 / 2,00 / 2,60 |
| 1″ | 33,70 | 1,60 / 2,00 / 3,20 |
| 1 1/4″ | 42,40 | 1,60 / 2,00 / 3,20 |
| 1 1/2″ | 48,30 | 1,60 / 2,00 / 3,20 |
| 2″ | 60,30 | 1,60 / 2,00 / 3,60 |
L’épaisseur la plus forte pour chaque diamètre (dite épaisseur « gas ») vise les applications sous pression élevée. Choisir l’épaisseur sans connaître la pression de service revient à dimensionner à l’aveugle. Les épaisseurs disponibles varient selon la série ISO et le fournisseur : il faut systématiquement vérifier les valeurs exactes dans la documentation applicable.
A lire en complément : Comment créer une SAS en ligne ?
Tube process ou tube sanitaire : un écart de diamètre aux conséquences coûteuses
La distinction entre tube « process » et tube « sanitaire » est rarement mise en avant dans les catalogues en ligne. Elle provoque pourtant des erreurs de compatibilité très concrètes sur chantier.
Le tube sanitaire, utilisé en agroalimentaire ou en pharmaceutique, se dimensionne par son diamètre extérieur réel. Le tube process classique peut être décrit selon un diamètre nominal (DN) ou un système de séries ISO. Commander « un tube inox 1 pouce » sans préciser le standard expose à un écart significatif sur le diamètre extérieur réel.
Les conséquences sont directes :
- Les raccords clamp ou SMS conçus pour du sanitaire ne s’adaptent pas sur un tube ISO sans reprise d’usinage
- Le débit réel dans la ligne s’écarte du débit calculé si le diamètre intérieur ne correspond pas aux hypothèses de dimensionnement
- Les certifications de soudure orbitale peuvent être invalidées si le couple tube/raccord sort des tolérances du standard initial
Le standard dimensionnel détermine le diamètre autant que la taille elle-même. Avant de fixer un diamètre, il faut verrouiller le référentiel : ISO 1127 série 1, 2 ou 3, ou bien OD sanitaire.
Pression et température : le diamètre seul ne suffit pas
Les tables de pression admissible publiées par les fabricants révèlent un fait simple : la résistance d’un tube inox chute avec la température. Pour un même couple diamètre/épaisseur, la pression admissible diminue à mesure que la température de service augmente.
Un paramètre souvent absent des cahiers des charges aggrave ce phénomène : la tolérance de fabrication sur l’épaisseur. Un tube annoncé à une épaisseur nominale peut mesurer sensiblement moins en réalité. Les tables de pression intègrent déjà cette marge, mais un calcul interne basé sur l’épaisseur nominale brute surestime la tenue en pression.
Sur une ligne fonctionnant à température élevée, l’épaisseur de paroi compte davantage que le diamètre extérieur dans le calcul de résistance. Augmenter le diamètre sans adapter l’épaisseur dégrade la pression admissible. La contrainte sur la paroi croît proportionnellement au rapport diamètre/épaisseur.
Nuance 304L ou 316L : l’influence sur le dimensionnement du tube inox
Les deux nuances d’acier inoxydable les plus utilisées en tuyauterie process sont le 304L et le 316L. Toutes deux sont des aciers austénitiques à bas carbone, mais leur comportement face à la corrosion diffère.
Le 316L contient du molybdène. Ce composant lui confère une meilleure résistance aux chlorures et aux milieux acides. En environnement marin ou pour des process chimiques agressifs, le 316L constitue la nuance de référence. Le 304L reste adapté aux applications alimentaires courantes et aux fluides peu corrosifs.
Ce choix de nuance a un effet indirect sur le diamètre retenu. Sur une ligne en 316L destinée à un process chimique sous pression, une épaisseur de paroi légèrement plus fine peut suffire à résistance mécanique équivalente, car la corrosion ne viendra pas réduire l’épaisseur effective au fil du temps. À l’inverse, dimensionner en 304L dans un milieu chloré impose de prévoir une surépaisseur de corrosion, ce qui modifie le diamètre intérieur utile pour le débit visé.
Normes et soudure : les exigences qui encadrent le tube inox de process
Les référentiels normatifs conditionnent directement le choix du tube sur une ligne de process industrielle. Les normes ASTM et ASME figurent fréquemment dans les cahiers des charges, notamment pour les installations sous pression. La norme ISO 1127 définit les séries dimensionnelles (série 1, 2 et 3), chacune avec ses propres combinaisons diamètre/épaisseur.
La qualité de soudure intervient aussi dans le dimensionnement. Un tube soudé avec un cordon intérieur non repris (non poli) présente une rugosité qui peut :
- Créer des zones de rétention bactérienne en process alimentaire ou pharmaceutique
- Augmenter les pertes de charge sur la ligne, imposant un diamètre supérieur pour maintenir le débit cible
- Fragiliser la tenue à la corrosion si le traitement thermique post-soudure n’a pas été réalisé
Un tube sans soudure (seamless) élimine ce risque, mais son coût est supérieur et sa disponibilité parfois plus limitée sur les gros diamètres.
Le dimensionnement d’un tube inox pour une ligne de process repose sur cinq paramètres liés entre eux : diamètre extérieur, épaisseur de paroi, nuance d’acier, standard dimensionnel et conditions de service (pression, température, nature du fluide). Fixer le diamètre sans avoir stabilisé les quatre autres paramètres expose à des reprises coûteuses, voire à des non-conformités réglementaires à la mise en service.
